Ramen för duschbricka: pålitligt stöd för vår dusch

11-06-2018
Avlopp

Att montera en duschkabin med egna händer, vi står ofta inför problem som orsakas av komponenter av dålig kvalitet. Och eftersom rammen till pall är en av de viktigaste elementen i hela strukturen, ställs ökade krav på tillförlitligheten.

Nedan kommer vi att berätta vad du bör uppmärksamma när du köper en pallram och ge också ett antal tips om hur man gör och installerar det själv.

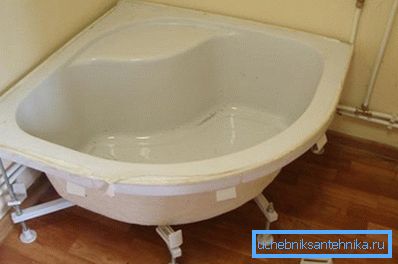

Kvaliteten på stödet till duschbrickan är extremt Obs!

Ramspecifikationer

Syfte och konstruktion

Duschbrickan är en bred och relativt ytlig behållare som används för att samla in strömmande vatten och omdirigera det till avloppet. Samtidigt komplicerar en betydande del av pallen, tillsammans med en liten tjocklek av materialet från vilken det görs, signifikant användningen av den. Under belastning böjer botten, vilket leder till deformation av hela strukturen, liksom till förstöringen av den anti-frätande beläggningen.

För att säkerställa effektiv dränering måste pannan installeras så att dräneringshålet ligger ovanför ingången till avloppsrören. Följaktligen är det nödvändigt att höja den över golvnivån med ca 100 mm, vilket är omöjligt att göra utan ytterligare anordningar.

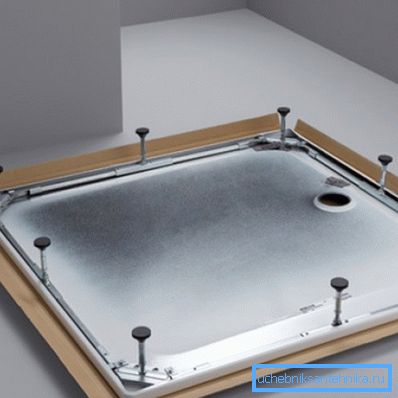

Ram för pall 90х90 för dusch med justerbar höjd på benen

En sådan anordning är ramen.

  • För det första, Det ger pallen det nödvändiga stödet. Beroende på konfigurationen kan ramen placeras antingen bara runt omkretsen, annars under botten. Det andra alternativet är mer föredraget, speciellt för breda modeller: tvärgående förstärkningsribbar ger önskad stabilitet.
  • För det andra, ramben gör det möjligt att höja paletten ovanför golvet till önskad höjd. Samtidigt ökar strukturens massa något, vilket innebär att belastningen på golven inte ökar, vilket är mycket viktigt när man utrustar sanitära anläggningar i byggnader av lätta material.
  • tredje, utformningen av de flesta ramar gör att du kan justera längden på benen. Tack vare detta kan vi snabbt anpassa pallen på ett plan, vilket är en förutsättning för en effektiv användning av duschen.

Var uppmärksam! Duschhallen måste stå helt jämnt, annars kommer det att vara problem med urladdning av vatten, och dörrarna i skenorna börjar bli fast som ett resultat av en skevning. Vid installation av ramlösa pallar görs justering genom att hälla ett slips till ett valt område.

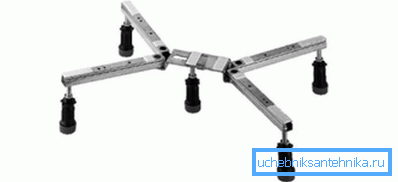

Universell modell med variabel geometri

Utformningen av sådana anordningar är ganska enkel:

  • Basen består av flera stålplankar, kopplade antingen genom svetsning eller med hjälp av vinkelbeslag.
  • Vid ändarna av lamellerna och vid korsningarna tillverkas gängade hål i vilka tillräckligt tjocka (10 mm och mer) skruvar är installerade.
  • På skruvens ändar är skruvade ben av slitstark plast. Inuti är benen också gängade, vilket gör att du kan justera ramens position.

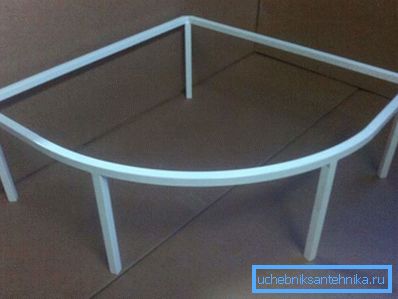

Oreglerat hörnstöd med avrundning

Rekommendationer för urval

Trots att priset på sådana produkter är relativt litet, måste de väljas mycket noggrant. Detta beror på det faktum att de utför en mycket viktig funktion: Om ramen bryts kommer dess ersättning att vara förknippad med mycket allvarliga arbetskostnader, eftersom stugan måste demonteras nästan helt.

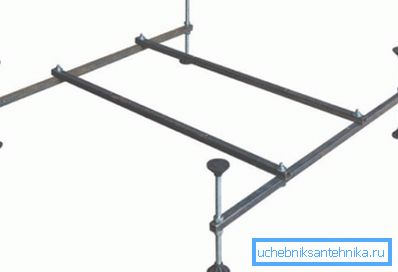

Produkten av tunna rör kan endast användas under lätt belastning.

Att välja en modell måste du vara uppmärksam på följande nyanser:

  • Den första är konfigurationen av stödbalkarna. Det är önskvärt att de inte ligger runt pallens omkrets, men under dess bas. Så den belastning som en person står på botten fördelas jämnare.
  • Rör tjocklek är också en mycket viktig faktor. Det är bäst att köpa modeller gjorda av ett format rör på minst 20x40 mm: sådana kommer inte att böja exakt.
  • Var uppmärksam på metallens kvalitet. Det är mycket bra om alla delar är täckta med korrosionsfärg: så vi kommer att vara säkra på att även vid hög luftfuktighet kommer strukturen inte att rosta.

Tips! Särskild uppmärksamhet ägnas åt kvaliteten på bearbetningsvetsarna, för här ser ro ut först. Om det ens är det minsta tvivel, är det värt att behandla problemområden med en skyddande förening innan det installeras.

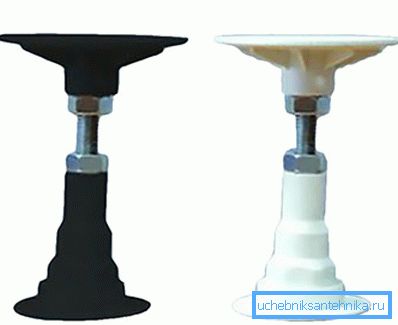

Justerbara ben bör vara ganska tillförlitliga
  • Slutligen bör du inspektera benen och deras fästpunkter. Delarna ska skruvas tillräckligt tätt, men utan otillbörlig ansträngning, och det ska inte vara några sprickor eller andra defekter på stöden.

Tillverkning och installation

Hur man gör en ram

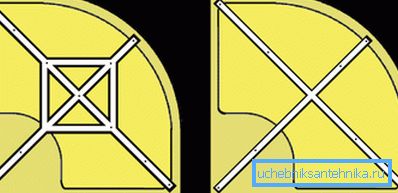

Ungefärlig layout av revbenen

Som regel förvärvar vi stödstrukturer tillsammans med duschbrickan själv. Helst bör båda delarna tillverkas av samma tillverkare - så sammanträffandet av storlekar kommer att vara så exakt som möjligt.

Men ibland är det ganska svårt att hitta en lämplig produkt, eller den modell du behöver är orimligt dyr. I det här fallet är det möjligt att göra ramen själv.

För tillverkningen behöver vi:

  • Svetsmaskin.
  • Bulgariska med ett skärhjul på stål.
  • Borra och borrar med olika diametrar.
  • Kranar för skärning av inre tråd.
  • Stålprofilrör (kvadrat 40 x 40 mm eller rektangulär 20 x 40 mm).
  • Plastmunstycken på benen.
  • Stålstänger med tråd.

Vi utför arbetet enligt följande:

Svetsade delar
  • Till att börja med skapar vi ritningen av vår framtida design. Om vi ​​behöver en ram under duschen 90x90 cm, så är det enklaste sättet att göra ett korsformat stöd som mäter ca 80x80 cm med förstärkningsinsatser.
  • Från röret skär vi fragmenten av önskad längd och rengör dem ordentligt från rost.
  • Vi lägger ämnena på svetsbordet och svetsar dem, se till att de placeras strängt horisontellt. Det är mycket viktigt att kontrollera frånvaron av avvikelser i fallet när vi gör en oreglerad ram.
  • Om du inte har svetsförmåga kan delarna bultas. Man bör komma ihåg att elementen kommer att ligga i olika plan.
  • Ben - det svåraste. För enkel konstruktion är det tillräckligt att svetsa botten i en vinkel på 900 korta längder av profilröret. Om vi ​​behöver justera i höjd, borar vi i rören hål där vi skär tråden, och vi vrider sedan skruvarna.

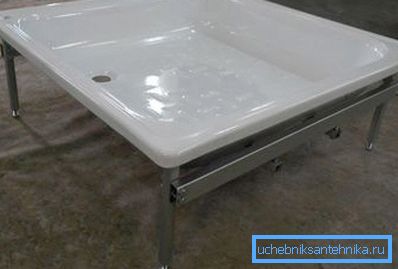

Avloppsslag på självtillverkat stöd
  • Vid ändarna av benen sätter vi på propparna eller vindar de justerbara plaststöden.
  • Alla svetssömmar rengörs noggrant, varefter vi bearbetar den resulterande delen med antikorrosionsfärg.

Så här monterar du paletten på ramen

Processen att installera pall på ramen (det spelar ingen roll, fabrik eller hemlagad) uppvisar inga svårigheter:

Fotofästning till standard monteringshål
  • Om det finns monteringshål eller speciella ögonlock på pallens botten, vänd den över och fixera ramen på botten med skruvar. I annat fall behöver pallen helt enkelt ligga på ett stöd, ibland - med användning av tätningsmedel.
  • Installera sedan rambenen på det markerade området på golvet. Ytan ska vara så jämn och så ren som möjligt.
  • Använd en skiftnyckel genom att vrida justerskruvarna på benen tills pannan är helt platt. Processen styrs av en eller flera nivåer.
  • Efter installationen på pallens sidostöd installeras dekorativa remsor. I hemmagjorda mönster för detta ändamål kan du förbereda flera monteringshål.

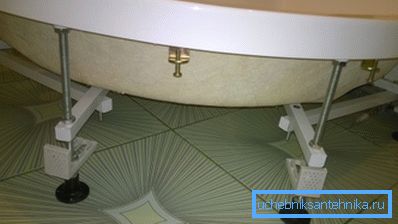

Arbetsresultat

slutsats

Som du kan se är ovanstående instruktion enkel för självintroduktion. Det är självklart svårare att göra en ram för en pall än att bara använda färdiga, men om det är nödvändigt är det ganska möjligt att klara av den här uppgiften.

För en mer detaljerad studie av de beskrivna teknikerna är det värt att titta på videon i den här artikeln.
