Maskinen hos toaletten och dess typiska problem

I den här artikeln måste vi lära känna hur avloppstanken är ordnad. Vi kommer att studera enheten av föråldrad och modern design. Dessutom kommer vi att ta itu med de typiska problemen med tankens mekanismer.

Så gå.

Förteckning över noder

Det är mer än litet.

1. Fyllningsmekanismen för toaletten (även kallad fyllventilen) används för tankens fyllning. När tömningen öppnas När vattnet stiger till en viss nivå blockerar det flödet.
2. Mekanismen för spolning av toalettskålen (avloppsventil) är ansvarig för avlopp. Hans uppgift - efter att ha tryckt på en knapp, hävar eller ryck i kedjan för att spendera hela vattenvolymen med maximal hastighet.

Förresten: de så kallade dubbeldränningsmekanismerna i ett av lägena tillåter dig att spendera bara en bråkdel av tankens volym och därmed spara vatten.

1. Tankkopplingsmodul med hylla måste säkerställa täthet vid avrinning. I moderna kompakter har denna funktion tilldelats ringarmet av mjukt gummi.

Inloppsventil

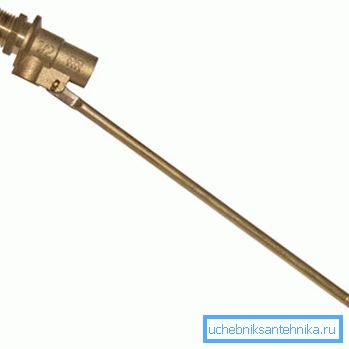

Mässing med en stråle

Den äldsta strukturen, men används till idag, påfyllningsmekanismen för toaletten - en mässingsventil med en fat, vippare, flottör och gummitätning.

Principen för dess funktion kan lätt förstås genom att demontera denna enhet:

• När vattennivån stiger, drar popupflotten den långa armen på vipparmen upp, samtidigt som vi trycker på keggen med en packning till det koniska munstycket och stänger av vattnet.
• När avloppsvatten sänks sänks och cylindern öppnar munstycket.

Ett sådant enkelt schema har emellertid flera specifika problem.

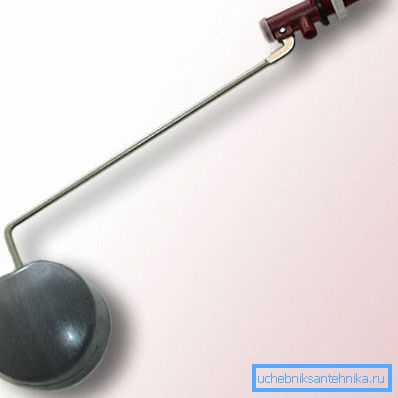

Plast med ett ok

På grund av den billigare plasten jämfört med mässing är priset på denna typ av ventil något lägre.

Designen har emellertid genomgått en minimal förändring.

• Justeringen av vipparmen utförs inte genom sin tvångsdeformation, men med justerskruven.
• Eventuellt tillsatt vändningsflotta. När en viss vattenhalt nås, ändrar han plötsligt sin position och blockerar därmed vattnet, inte gradvis utan direkt.

Ovanstående problem med den gamla mekanismen tillsattes på grund av plastens låga mekaniska hållfasthet. Nu, som regel, tippar inte studben och bryter inte ner med rost, men förstorar gradvis hålen i ventilkroppen och faller ut ur dem. Instruktioner för att lösa detta problem är, tyvärr, reducerat för att ersätta hela ventilen.

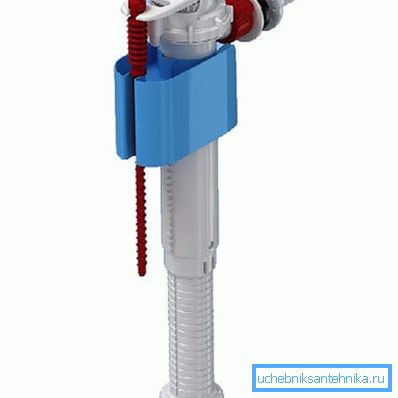

Med en guide för flottör

Den moderna flytmekanismen för en toalettskål kan få de mest olika formerna och konstruktiva avrättningar. Den viktigaste skillnaden från de vanliga produkterna från Sovjetunionen är att flottören rör sig längs en vertikal guide.

Vilka är fördelarna med ett sådant beslut:

1. Fyllventilen tar upp minimalt utrymme i toaletten.
2. Förflyttningen av flottören i horisontalplanet är omöjligt. Om så är fallet kan flottören inte längre störa avloppsventilens funktion.

Justering av flottörnivån vid vilken vattenöverlappningar utförs med en skruvmekanism. Högkvalitativa silikonkuddar har funnits i årtionden. Det enda problemet kvarstår sand som blockerar ventilen, som behandlas genom demontering och tvätt.

Förresten: Installera ett grovt filter efter att ventilen kommer att lösa problemet en gång för alla. Men det är bättre att inte installera filter som säljs med ventiler: de har för smala rutor och blir snabbt igensatta av skräp som ventilen går igenom utan komplikationer.

Avloppsventil

Vad kan vara mekanismen för spolning av toaletten?

Gjutjärn klocka

Dessa produkter har använts i hushållsbehållare från åtminstone de första efterkrigsåren. En massiv gjutjärnsventil på hävarmen vilande på tankens kant var ansvarig för urladdningen. Höjningen av ventilen som fästs på hävarmen med en kedja öppnade vägen för vatten; resten av vattnet från tanken sugades ut av vakuumet som skapades i utloppsröret genom det U-formade överskottet.

Det typiska problemet med klockan är bara en - förlusten av packningens elasticitet. Mikroporöst gummi används för att ersätta packningen. Tyvärr har de yngre modellerna av denna problemfri design varit nästan ett halvt sekel; erosion och kalkavlagringar har praktiskt taget tagit dem ur drift.

korrugering

Denna plastiska missförstånd förändrade klockan på 70-talet av förra seklet. Korrugeringen lutade på en bogserbåt på repet och på grund av vakuum i avloppsröret sögde det allt vatten från tanken.

Denna mekanism för att spola toaletten var ursprungligen en bruten struktur: dess arbete är förknippat med deformation av plast. Kalkning av ytan med vatten minskade den redan små resursen av korrugeringar i två år eller mindre.

päron

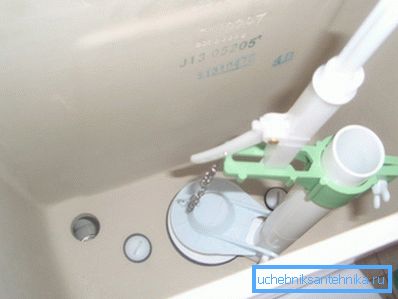

Päron, som var utrustad med både topptankarna och de första kompakterna, blev en mer förnuftig lösning. Gummiflyggen gick längs styrningarna och höjdes med en hävarm eller handtag som gick igenom tanklocket.

Huvudproblemet med de första uppsättningarna av armaturer med päron var korrosionen av stålbultar som fäst sadeln till tankkroppen. Lagerpärren i sig var mindre benägna att kollapsa eller elasticiteten förlorade. Gör-det-själv reparation av beslag reducerades till att ersätta ett defekt objekt eller, vad var mycket mer förnuftigt, en komplett uppsättning: det servicefria livet sjönk sällan över 5-7 år.

Den moderna mekanismen för att dränera vatten i toaletten innehåller ofta en päron; Men i motsats till dess föregångare används nästan inga metalldelar. Päronet bärs på en ihålig polymerstång, som utför överflödets funktion samtidigt, och lyfts av ett handtag som står högt över tanklocket.

Plastklocka

Samtidigt med päron i billiga plasttankar användes en tid med en plastblockflotta som användes på en cylindrisk avlopp. När du trycker på knappen sjönk klockan och förskjutde vatten; medan det föll i överflödet och på grund av utspädningen i avloppet tömde tanken.

Designen var extremt obekväm att använda, eftersom den fungerade på en strikt definierad nivå av vatten i tanken. Förändringen av trycket i akvedukten i kombination med de sedan populära floatsna med mässingsrocker påverkar märkbart denna nivå.

Moderna plommon

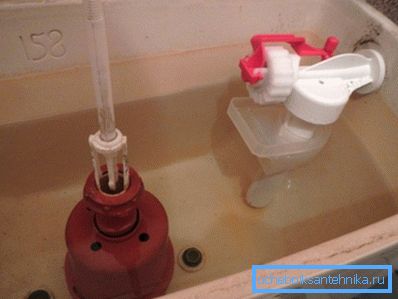

En typisk låsningsmekanism för toaletten, som är utrustad med moderna importerade tankar, är en vertikal plastkolonn. Hålrummet inuti kolonnen är ett överflöde; Vattnet är blockerat av en ringformig packning, sliten på en ihålig stång.

Som regel tillåter avloppsmekanismer att reglera:

• Avlastningsintensitet beroende på inställning av maximal avstånd mellan sätet och packningen.
• Överflödesnivå.
• I system med dubbel urladdning - vattenförbrukning när man trycker på en knapp som använder en del av tankens innehåll för avlopp.

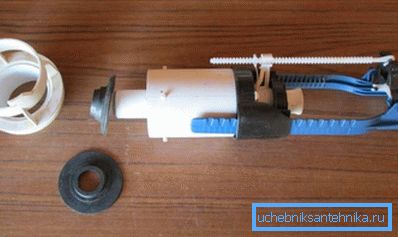

Det enda typiska konstruktionsproblemet är packningen. I 5-8 år förlorar den sin elasticitet och behöver bytas ut. Lyckligtvis är det enkelt att köpa separat från ventilen.

Par tank och toalett skål

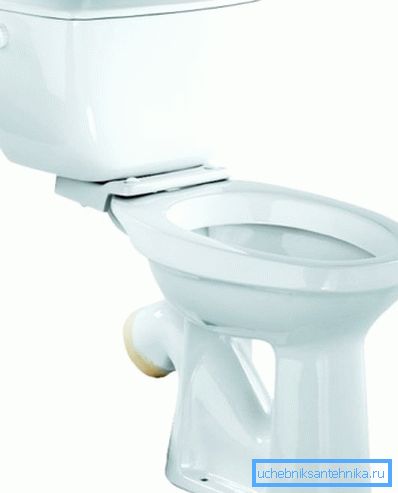

I moderna toalettskålar med en gjuten hylla, serverar en ringformig packning obestämd tid och skapar inga problem. Det enda designförtjänande namnet är toaletten med en separat hylla av det inhemska provet.

Listan över problem som det skapar för ägaren är ganska imponerande:

1. Korrosion av fästbultar.
2. Chip hyllor när pressas.
3. Chip fixering öron toalett.
4. Förlust av elasticiteten hos den ovala manschetten mellan tanken och hyllan.
5. Rivad konisk manschett under hyllan.

En potentiell köpare kan endast ges en rådgivning: När du har sett ett sådant kit, flytt bort det så långt som möjligt.

slutsats

Naturligtvis är det i ett litet material omöjligt att beskriva alla tankdesigner som producerats under de senaste decennierna. Med några lösningar som vi inte har berört kommer läsaren att introduceras till videon i den här artikeln.

Lycka till!
