Inhemskt avloppsvatten - detaljerad installationsguide

Det är inte så lätt att ordna systemet för avlägsnande av avlopp från ett hus korrekt, vilket det kan tyckas vid första anblicken. Hushållsavlopp enligt SNiP måste uppfylla masskraven och ta hänsyn till flera standarder samtidigt. Att följa reglerna i denna handbok hjälper emellertid till att undvika misstag.

Regleringskrav för hushållsavlopp

GOST för vattenförsörjning och inre avloppsnät innehåller de grundläggande kraven för konstruktion och drift av vattenförsörjning och avloppssystem.

Redan i detta skede är det möjligt att länge lägga sig i analysen av litteraturen, eftersom nämnandet av avloppssystemet och vattenförsörjningen finns i flera dokument samtidigt:

• SNiP 2.04.01-85 * - kan betraktas som huvuddokumentet från hela listan. Innehåller grundläggande data som krävs för installation
• SNiP 2.01.09-85 - används främst vid utformningen av vattenförsörjningen;
• SNiP 2.04.03-85 - Uppmärksamhet fokuserar på hydraulisk beräkning av element i avloppsnätet. Det har värde för specialiserade organisationer, men när man lägger avloppsvatten i huset ensam är det knappast användbart.
• SNiP 2.04.07-86 * - reglerar metoderna för vattenuppvärmning för ett centraliserat varmvattenförsörjningssystem, innehåller även instruktioner för ytterligare vattenbehandling;
• SNiP 3.05.01-85 - härifrån kan du bara lära dig reglerna för placering av sanitära apparater i höjd;
• GOST 2874-82 * - ställer krav på vattenkvalitet.

Det är värt att notera en annan SNiP 3.05.04-85 *, men det duplicerar i stor utsträckning SNiP på interna nätverk: avloppsvatten från 1985.

Baserat på analysen av dessa standarder kan vi formulera de allmänna krav som avloppssystemet i huset ska uppfylla:

• avloppsvattnet ska endast släppas ut genom slutna rörledningar som påverkas av tyngdkraften;
• Anslutningen av alla sanitetsanordningar med rörledningen måste utföras genom avloppssystemets vattenfälla.

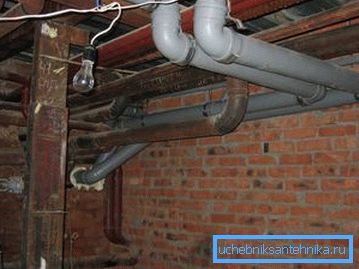

• När det gäller placering får den öppna rörläggningsmetoden användas i källar- och halvkällare. I andra fall används en dold metod för att lägga till (för att avsluta väggar, i gruvor, speciallådor, etc.);

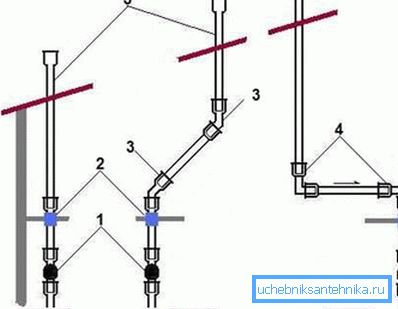

• även GOST för vattenförsörjning och inre avloppsnät kräver ventilation av avloppssystemet. Ventilationen genomförs genom stigare och visas på taket, minsta höjden ovanför takytan är 0,3 m;

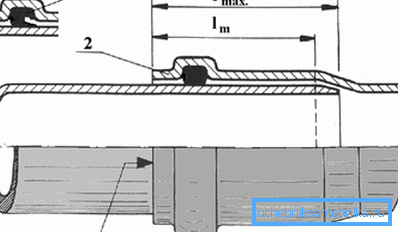

• anslutning av enskilda element i rörledningen utförs på ett socket-liknande sätt med användning av tätningar.

Polypropylen eller PVC?

Nyligen har plast kommit att ersätta de vanliga stål- eller gjutjärnsledningarna, förutom låg vikt, rostar en sådan rörledning fortfarande inte och har en avundsvärd hållbarhet. Valet är oftast mellan polypropenrör och PVC-rör.

Polypropylenrör har högre temperaturkänslighet, därför är det nödvändigt att använda kompenseringsrör för att eliminera dimensionsförändringar. Deras styrka minskar med ökande temperaturavlopp.

PVC-rör är fria från sådana nackdelar. Du kan bara klaga på att materialet inte tolererar långvarig exponering för höga temperaturer och är inte lika plastisk som polypropen.

I allmänhet används PVC-rör oftast för det inre avloppssystemet. Polypropylen kan användas i utvalda områden.

Internt avloppsplanering

Planering krävs inte bara för att du kan jämföra flera alternativ för att lägga av avloppsvatten och sedan välja den enklaste. Vid detta tillfälle bestäms också den erforderliga rörlängden och de nödvändiga beslagen för internt avloppsvatten.

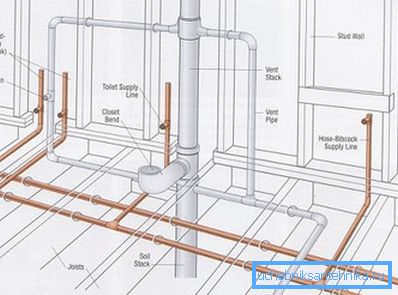

Ett enkelt avloppssystem kan snabbt projiceras på grafpapper.

Instruktionen i detta skede ser så här ut:

• skala ritad hem / planlösning;
• bestämmer platsen för sanitära anordningar på planen;

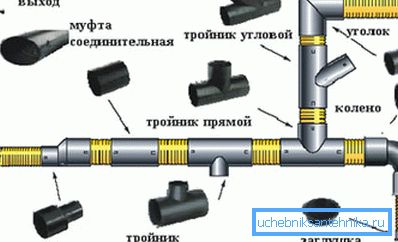

• Diagrammet visar rörledningen, liksom de nödvändiga designelementen visas i form av symboler (tees, adaptrar, armbågar etc.);
• Man måste komma ihåg att ventilationen av avloppsröret visas på husets tak, detta beaktas vid beräkning av rörledningens totala längd.

Den föreslagna sekvensen av åtgärder måste upprepas för varje våning. Vid beräkning av det erforderliga antalet formade element är det nödvändigt att ta hänsyn till de allmänna reglerna för arbete och kraven på internt avloppsvatten.

Allmänna regler för installation av hushållsavlopp

Intern vattenförsörjning och avlopp enligt SNiP bör ordnas i enlighet med följande regler:

• I regel används rör med en diameter av 110 eller till och med 150 mm för internt avloppsvatten, Ett undantag kan betraktas som en del av rörledningen, till exempel från köksrörsarmaturer;
• Minsta rekommenderade diameter för stigaren är 110 mm;

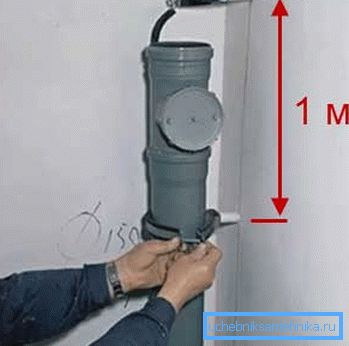

• Glöm inte klämmorna. Klämman måste vara under varje anslutning av rörledningselementen, det maximala avståndet mellan klämmorna är 0,4 m. Vid montering av stigaren installeras klämmorna efter 1 m;
• Antalet hydrauliska tätningar är lika med antalet sanitära anordningar;

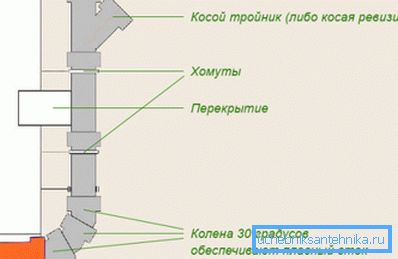

• Antalet hörn bör vara minimalt, det är önskvärt att säkerställa en smidig anslutning av rörledningssektioner, för detta kan du till exempel istället för att ansluta i en vinkel på 90? tillåtet att använda 3 knän på 30 ?;

• Efter varje tur arrangeras en revision - en vanlig tee med ett öppningslock;

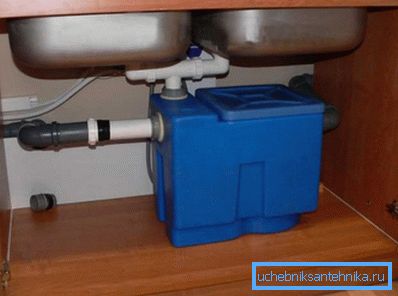

• sandfälla för hushållsavlopp - inte ett obligatoriskt element Men små volymmängder (inte mer än 0,1 m³) kan installeras under diskbänken. Detta minskar risken för avloppskontaminering.

Var uppmärksam! Höjden på det inre avloppssystemets horisontella rör kan ökas upp till 3-4 cm med 1 m. På grund av den ökade flödeshastigheten kan blockeringarna av rören undvikas.

De angivna reglerna kan anses vara universella.

Intern avloppsutrustning

I allmänhet startar avloppssystemet från septiktanken och till sanitetsutrustningen. Installation av internt avlopp sker ofta i riktning mot avgasröret till VVS-armaturen.

Arbetet utförs i tre steg:

• installation av stigaren;
• golvlayout;
• anslutning till sanitetsanordningar, installation av fällor i duschen etc.

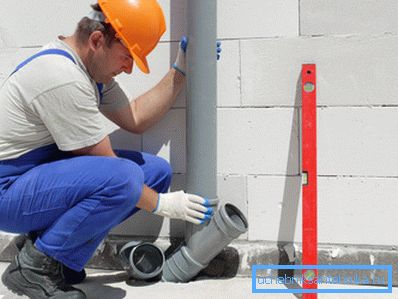

Vertikal riserinstallation

När installationen av det inre avloppssystemet börjar, bör huvudbyggnadsarbetet slutföras. När det gäller höghus bör öppningar göras i tak, dessutom bör nivån på det färdiga golvet vara känt.

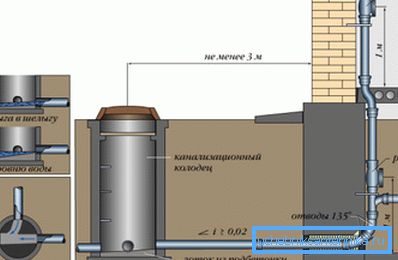

I sig är stigaren lätt att installera - behöver bara ansluta rörsektionerna i ett stycke och installera tees på rätt ställe. Det rekommenderas också att installera översynsklingor på varje våning och i källaren. Tack vare dem kan avloppet rengöras för hand.

Vi rekommenderar att du monterar klämmorna så att ringen är direkt under expansion av uttaget. På grund av detta kommer rören inte bara att avvika horisontellt, utan kommer inte att svänga vertikalt.

I den öppna formen i privata hem är risers nästan aldrig kvar. De kan förtäckas, till exempel, med hjälp av en liten gipsskiva partition. Därefter kan du gå vidare till layouten på den horisontella rörledningen på golven.

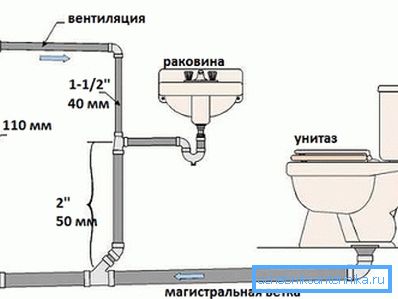

Anslutning av sanitetsanordningar med stigare

I princip kan rör läggas i båda riktningarna (från stigaren till sanitetsanordningen eller vice versa). I detta skede är det särskilt viktigt att observera rörledningens lutning.

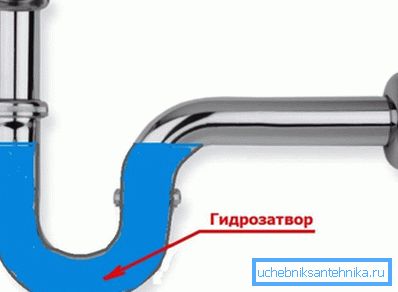

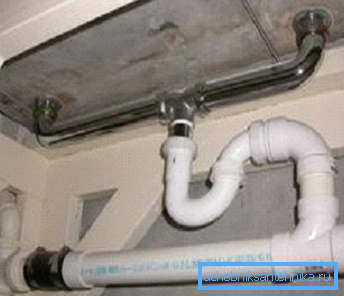

Var uppmärksam! När du installerar från VVS-armaturer till stigaren måste det hydrauliska låset i form av en S-formad rörledning först anslutas till den. På grund av vattenbron kommer en obehaglig lukt från avloppet inte in i rummet, och kostnaden för denna design är låg.

Detta följs av en horisontell del av rörledningen till stigaren. För att säkerställa den önskade lutningen av röret, får man placera packningar under röret om det inte är fastsatt med klämmor. Avståndet mellan packningarna får inte överstiga 1 m.

Vad ska jag leta efter när avloppsutrustning

Små saker, som alltid, spelar en viktig roll.

Särskild uppmärksamhet bör ägnas åt sådan verksamhet:

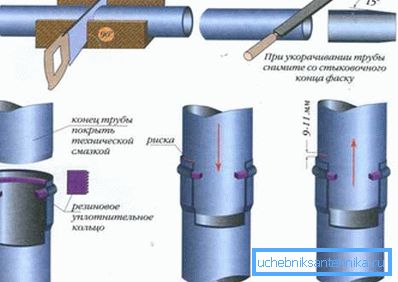

• rörskärning. När arbetet görs för hand används det oftast antingen en såg eller en sträng. Före bell-passning måste du ta bort burrarna med en vanlig kniv och ta bort avfasningen från rörets kant.

• alla anslutningar måste förseglas, för detta förseglas rörens ytor med tätningsmedel före anslutning;

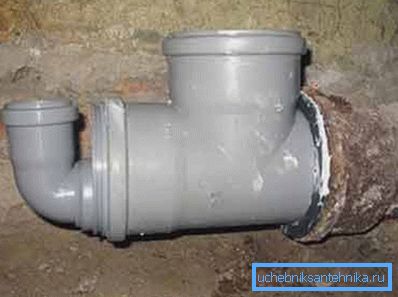

• Plaströr kan anslutas till exempel med gjutjärn. I detta fall används en gummibandchett. Först limes det med ett tätningsmedel till rörets inre yta, och sedan sätts en plaströrledning in i den;

• När man lägger rör genom betonggolv, rekommenderas att ett hål i diameter är större än röret. Sedan läggs en rörledning genom denna kanal och isoleras.

Sammanfattningsvis

I varje hus är det nödvändigt att lösa problemet med dränering. Om huset bara är planerat internt avloppsvatten - PVC-rör är ett utmärkt val. På grund av hög prestanda, särskilt hållbarhet, har de blivit särskilt populära de senaste åren. När det gäller tekniken för avloppsutrustning, kommer alla, trots de överflöd av lagstadgade krav, att kunna klara av denna uppgift.

Videon i den här artikeln fokuserar på den tekniska sidan av problemet.
