Expansionstank för uppvärmning: typ av utrustning, öppna och

För värmesystemets normala funktion behövs inte bara värmepanna, rör och radiatorer. En mindre roll spelas av extrautrustning: luftventiler, termostater, ventiler och så vidare. Expansionsbehållare för uppvärmning är också viktiga, på grund av vilket det önskade vätsketrycket upprätthålls i rörledningarna och överflödig luft avlägsnas. Om varför detta element i systemet behövs, hur man väljer en lämplig modell och installerar den själv, läs vidare.

Utrustningstyper

Valet av denna enhet måste börja med hänsyn till befintliga modeller på marknaden.

Modern teknik för uppläggning av värmesystem innebär att expansionstanken i värmesystemet kan vara:

• öppen typ - är en tryckluftbehållare, där du kan hälla det använda kylvätsket vid behov,
• sluten typ (membran) - Hermetisk tank dividerad med en flexibel partition: Å ena sidan finns det ett kylmedel, å andra sidan - pumpad luft eller speciell gas.

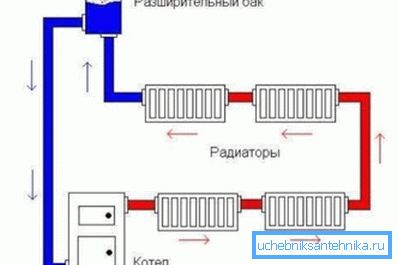

öppen

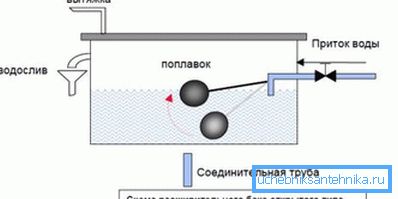

Fördelarna med denna typ av utrustning med enkel installation och underhåll. En öppen expansionstank för uppvärmning kräver ingen anordning av kranar, ett separeringsmembran och ett hermetiskt skydd som skyddar inredningen från luftinträngning.

Kompensation av kylvätsketab, som är oundvikligt i detta fall, görs på det enklaste sättet: du bör fylla upp vattnet med den vanliga hinken till önskad nivå. Även om många modeller har en ingång för att ansluta VVS.

Kapacitetsform spelar ingen roll. Detta kan vara en platt metalllåda eller ett fat, vars volym är tillräcklig för att rymma värmebäraren som förskjuts genom upphettning.

Trots det faktum att priset på en sådan lösning är minimal, har uppvärmningssystemets öppna expansionstank flera betydande nackdelar:

• Behovet av kontinuerlig övervakning av vattennivån i tanken och dess uppläggning.
• svårighet att välja plats för installation (installationsanvisningar kräver placering på högsta punkt, vilket är mycket svårt om huset inte har ett vindrum)
• lågt kylvätsketryck i radiatorer och uppvärmningsrör;
• metall korrosion - rör, tankar, radiatorer, och så vidare;
• Behovet av isolering - i vissa fall kan kylvätskan frysa (speciellt om husets vinden inte är ordentligt isolerad).

Tips! Efter att ha granskat de listade nackdelarna, fråga dig själv: behöver du en sådan tank? I de flesta fall är det bättre att spendera lite mer pengar och köpa en mer avancerad enhet. Det är något dyrare, men fördelarna kommer inte att göra dig besviken i det beslut som fattats.

förseglad

Här kommer vi bara att överväga membran expansionstanken mer detaljerat: det kan inte vara nödvändigt för värmeanläggningens gravitationstyp (även om detta uttalande är diskutabelt), men klimatnätet med tvångsflöde av kylvätska kräver vanligtvis installationen av denna utrustning.

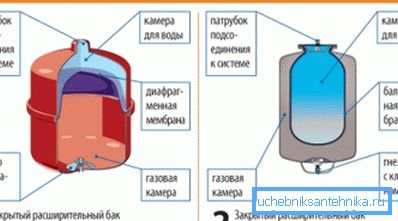

Förseglad expansionstank av värmesystemet kan vara av två typer:

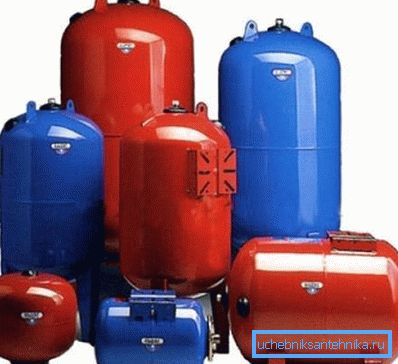

• med matgummi membran - sådana enheter är färgade blåa, kostar mindre men mindre hållbara och slitstarka (membranet kan spricka om trycket i värmningssystemets expansionstank överstiger en viss nivå);
• med tekniskt gummi membran - det här är bättre produkter, som är täckta med röd färg (för att skilja modellerna mellan dem).

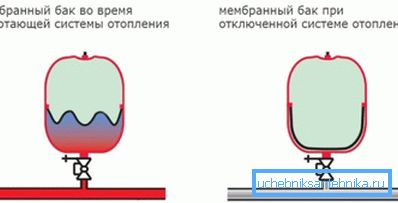

Funktionsprincipen för enheterna är samma och extremt enkel: när temperaturen stiger ökar kylvätskans volym och överskottet strömmar in i tanken, komprimerar luften bakom membranet och ökar trycket. När vattnet kyls sker det omvända.

Beroende på sättet att fixera membranet skiljer sig:

• tankar med avtagbar elastisk partition - vid skador kan den bytas ut utan att demontera behållaren;
• tankar med fast membran - i så fall måste hela tanken bytas, vilket dock kostar mycket mindre än den tidigare versionen.

Expansionstankar för värmesystem utrustade med en fläns (flyttbar) partition har flera fördelar:

• tåla större maximalt tryck
• kan monteras både vertikalt och horisontellt;
• ge möjlighet att snabbt byta membran vid bristning.

Tips! För att undvika skador på partitionen rekommenderas att när värmen startar, välj lägsta läget för driften, då trycket i systemet stiger långsamt. Du kan också installera en ventil med en tryckmätare, genom vilken överskott av luft eller vatten är urladdat.

Tips för att välja

Innan du väljer en viss typ av tank för installation i värmesystemet rekommenderas att du bekantar dig med de positiva aspekterna av att använda ett förseglat expansionskärl.

Det är osannolikt att efter detta kommer du att ha några tvivel:

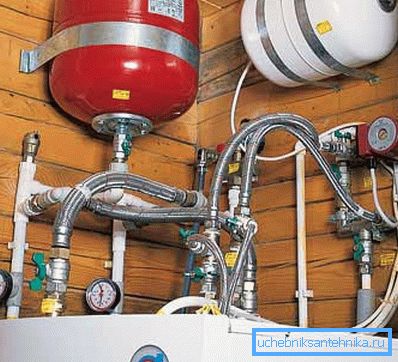

• Det är inte nödvändigt att installera det överst i värmenätverket, vilket gör det möjligt att spara på inköp och läggning av rör.
• tanken med ett membran är mindre än den öppna typen behållaren;
• förlust av kylmedel på grund av avdunstning utesluts;
• värmeförluster som är oundvikliga med otillräckligt isolerade öppna behållare minimeras;
• Metalldelar av värmesystemet är bättre skyddade mot korrosion, eftersom en förseglad tank hindrar luft från att komma in i rörledningarna och radiatorerna.
• Närvaron av en sluten expansionstank gör att du kan använda värmen med ett ökat tryck på kylvätskan.

Tips! Utöver designfunktionerna, var uppmärksam på namnet på tillverkningsanläggningen som producerade expansionstanken. Kvaliteten beror direkt på den. De mest kända produkterna från företaget Reflex, Zilmet, Aquasystem, Cimm. Dessa expansionstankar för uppvärmning är väl beprövade i gravitetsvärmesystem och i nätverk med tvångsorganisation av vätskecirkulation.

Installationsprocessen

Valet av en expansionstank för uppvärmning och köp av det är bara hälften av slaget. Det är också viktigt att installera utrustningen korrekt. Härav beror direkt på effektiviteten i sitt arbete och hållbarhet.

Installationsförfarandet är som följer:

1. Kontrollera att omgivningstemperaturen är över 0 grader Celsius. Annars måste arbetet skjutas upp till uppvärmning.
2. Innan installationen slutar, ge snabb åtkomst till luftventilen. Detta gör att du snabbt kan justera trycket i tankens övre (gas) del och förhindra att membranet brister.
3. När installationen är slutförd bör inte åtkomst till ventilerna och avloppsventilerna hindras av föremål.
4. Tanken måste installeras så att inget tryck appliceras på dess yttre yta. Se till att värmepanna inte rör rörväggarna.
5. Det är lämpligt att installera ett extra växelreglervätsketryck. Det kommer att bidra till att avlägsna överskott av kylvätska, varigenom tanken förstörs vid nödsituationer.
6. Tanken måste monteras på ett segment av rörledningen som levererar det redan kylda kylmediet till värmepannan. Men inte nära inloppet av den senare.

slutsats

Expansionsbehållaren, trots den uppenbara obetydligheten, är ett viktigt element i värmesystemet. Att det förhindrar att det förstörs som ett resultat av ökat tryck och förhindrar bildandet av trafikstockningar, vilket minskar arbetets effektivitet. För mer information om andra nödvändiga delar av klimatsystemet hemma kan du lära av videon nedan.
