Avloppsventil - typ av apparater och deras driftsprincip

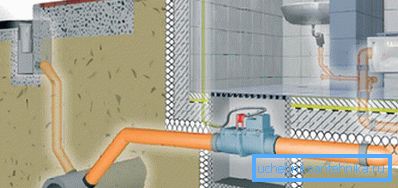

Avloppssystemet är ett komplex av kommunikationer, vars funktion beror på många faktorer, och eventuella fel kan utgöra en stor fara för din egendom och miljö. Genom att installera en reglerventil på avloppssystemet kan du skydda systemet på grund av att enheten tillåter att avloppsvattnet rör sig bara i en riktning, så att vätskan hålls inne i rören även om ett blockage inträffar.

Principen om drift och versioner av produkter

Designen är utformad för att förhindra att avloppsvattnet kommer in i lokalerna, eftersom vätskan tenderar att röra sig längs den minsta motståndets väg när en blockering bildas i systemet och avlagringar inuti rören.

Systemet är en ganska enkel mekanism som består av ett membran, en hävarm eller en annan nod som bara tillåter vätskan att röra sig i en riktning, och ett hölje som oftast är utrustat med ett lock för rengöring av smuts.

Beroende på egenskaperna hos den interna enheten kan alla produkter delas in i följande grupper:

• wafer.
• boll.
• lyft.
• roterande.

Vi kommer att undersöka varje av alternativen mer detaljerat i nästa kapitel.

Också i produktionen kan användas flera typer av material, överväga funktionerna hos var och en av dem:

Egenskaper hos enheten av olika typer av produkter

Som nämnts ovan kan du hitta olika alternativ för produktsammansättningen, med var och en av alternativen har sina egna egenskaper. Tänk på de vanligaste typerna av kontrollventiler och se vad som är skillnaden mellan ett eller annat alternativ.

Waferventiler

Denna typ av enhet har följande särdrag:

• Systemen av denna typ har för det mesta små dimensioner och vikt, vilket gör installationen och utbytet ganska bekvämt och snabbt. Det är kompaktitet som ofta spelar en nyckelroll när man väljer ett visst alternativ, eftersom det ofta är brist på utrymme, särskilt i små rum.
• En annan otvivelaktig fördel är förekomsten av en konfiguration som är klar för fästning, eftersom noderna är fixerade med flänsar som måste köpas. Dessutom har många designalternativ: plast, gjutjärn, brons, rostfritt stål.

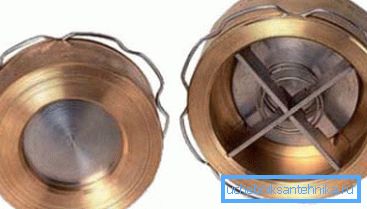

• Det vanligaste alternativet i privat konstruktion är skivventiler där ett speciellt membran i form av en skiva håller vätskan och istället för en hävar används en fjäder med lämplig styvhet så att vätskeflödet kan cirkulera endast i en riktning. Enkelt nog system som är lätt att underhålla.

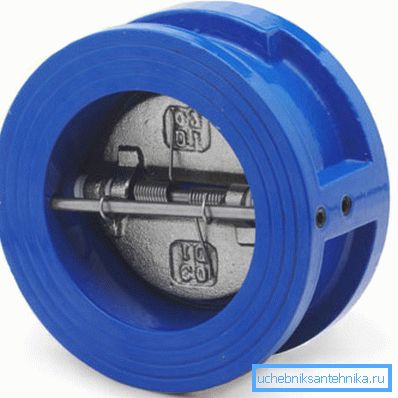

• Butterflyventilerna har sina egna egenskaper: Systemet består av två symmetriska dörrar, som endast öppnas i en riktning tack vare ett speciellt fjädersystem som fungerar som en begränsare. Funktionerna i detta system kan ses på bilden nedan.

Var uppmärksam! Det är värt att komma ihåg att vid reparation av produkter i denna grupp, som åtföljs av avlägsnande av elementet, är det nödvändigt att sätta ett rör med lämplig längd och diameter på plats så att avloppsarbetet är oavbrutet.

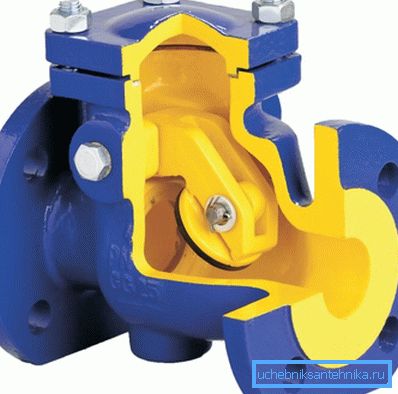

Roterande ventiler

Denna produktgrupp har följande funktioner:

• Den huvudsakliga arbetsenheten är en flik eller en spole monterad på spaken. Vattenflödet rör sig på ena sidan ökar mekanismen, och när vätskan torkar ut, stänger hävarmen hålrummet och förhindrar vätskan att återvända till systemet.

• För inrikes kommunikation med små volymer av avloppssystem som strömmar genom avloppet används enkla ventilvarianter som fungerar mekaniskt oftast. Det här alternativet har stor nackdel: med betydande, ofta avbrutna fluidflöden under stängning, finns det en hög risk för en vattenhammare, vilket kan skada inte bara ventilen, men hela systemet.
• Ett mer perfekt alternativ är en chockfri mekanism, där spolens återföring görs mycket smidigt, så att vattenhammaren i systemet inte kommer att inträffa under några omständigheter. Denna lösning har bara en signifikant nackdel: den ganska höga kostnaden för produkter, vilket inte alltid är motiverat när det används i små system.

Tips! Kom ihåg, vilket val du väljer, är det mycket viktigt att säljaren ger dig dokument som bekräftar produktens kvalitet och dess överensstämmelse med alla regler som anges i relevanta handlingar. Annars riskerar du att skaffa en lågkvalitativ nod som inte kommer att skydda ditt system.

Kulventiler

Det här alternativet är en av de mest utbredda bland privata utvecklare. En indikator på pålitligheten och hållbarheten hos denna lösning är det faktum att bollaggregaten rekommenderas för att användas av de flesta yrkesverksamma som är professionellt inblandade i denna typ av arbete.

Fördelarna inkluderar följande faktorer:

• Du kommer inte att ha något problem, hur man installerar en backventil på avloppssystemet - flödesriktningen indikeras på kroppen, och du slänger bort det eftersom avloppsvattnet kommer att flöda. Det här är mycket praktiskt för dem som inte har erfarenhet av att utföra sådant arbete, eftersom det inte behövs någon installationsanvisning, allt är klart.
• Mycket enkel design ger hög tillförlitlighet och hållbarhet. Stålbollen fungerar som ett membran, och våren fungerar som en spak. Ett sådant system är nästan omöjligt att bryta och inaktivera.
• I det fallet finns ett lock på toppen som är fäst med två eller fyra bultar. Om du tar bort det kan du snabbt rengöra systemet från smuts och plack.

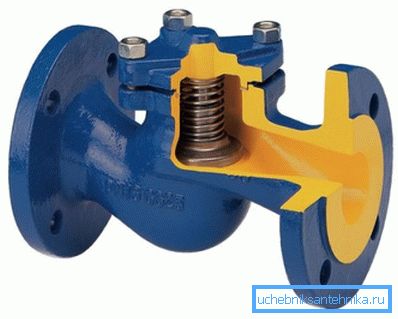

Lyftventiler

Denna lösning har också ett antal särdrag:

• Den huvudsakliga arbetsenheten är en vertikal lyftventil, som är utrustad med en fjäder med viss styvhet för att låta vätskan strömma i endast en riktning.

• En stor fördel är möjligheten att rengöra och reparera aggregatet utan att bryta rörledningen och behovet att infoga några element. Systemet är mycket lätt att underhålla, men det är värt att notera att dessa ventiler är oftare förorenade.
• Ett annat plus är möjligheten att välja den optimala fästmetoden, det finns ändringar som installeras med hjälp av flänsar, en gängad metod samt användning av svetsutrustning.

Det är viktigt att välja det bästa alternativet som passar ditt system och för dina driftsförhållanden. Därför är det bäst att samråda med proffs för att göra det bästa beslutet.

Dessutom kan inte en, men två eller flera ventiler vara närvarande i systemet, allting beror allt på pipelins konfiguration.

slutsats

Om det är viktigt att du monterar ett tillförlitligt system som skyddas mot läckage i händelse av avloppsblock i rören, måste en backventil vara närvarande i kommunikationssystemet. Videon i den här artikeln kommer att berätta om några viktiga funktioner i det aktuella ämnet.
