Avlopp och vvs: hur man konstruerar och installerar de

Ingen bostad kan ge den nödvändiga nivån av komfort utan att det finns moderna ingenjörsnätverk i den. Och om lägenheterna ofta redan är utrustade med de nödvändiga systemen, så är det i ett privathus som denna fråga löses av varje enskild person. Installation av vatten och avloppssystem kräver särskild uppmärksamhet, eftersom invånarnas hälsotillstånd direkt beror på dessa system.

Varianter av vattenförsörjning och sanitetssystem

Ett vattenförsörjningssystem är ett specialdesignat och konstruerat system vars huvudsakliga syfte är att tillhandahålla kontinuerlig vattenförsörjning till olika konsumenter i en bostads- eller förvaltningsbyggnad. Enkelt uttryckt är det en rörledning med olika ytterligare element (pumpar, filter, tankar osv.), Som levererar vatten av önskad kvalitet från vattenintagspunkten till badrummet och köket (se även artikeln Lokalt avloppsvatten: sätt att lyckas med genomförandet).

När det gäller avloppssystemet är dess uppgift det motsatta. Det är nödvändigt att avlägsna avloppsvatten, deras ackumulering i specialtankar och i vissa fall behandling.

Det finns särskilda regler och föreskrifter för teknisk drift av VVS och sanitet. Egenskaperna hos dessa tekniska nätverk måste uppfylla dem fullständigt.

Vattenförsörjning och avlopp enligt SNiP är av två huvudtyper:

• centraliserad - Vattenförsörjning och avloppshantering sker med hjälp av befintliga nätverk av uppgörelsen.
• autonom - Vattenintag och avfallshantering utförs med hjälp av individuellt installerad utrustning.

Det första alternativet är att föredra, främst eftersom kostnaden för att designa och installera alla system kommer att vara mycket lägre än när du bygger egna nätverk. I det här fallet kommer installationen av vattenförsörjning och avlopp endast att bestå i placeringen av interna rörledningar och deras anslutning till kommunens kommunikation.

Allt detta är lätt att göra med egna händer. Det är bara nödvändigt att erhålla lämplig behörighet för verktyg.

Men långt ifrån alla byar och städer finns ett centraliserat avlopps- och vattenförsörjningsnät. Därför måste vi designa och bygga våra egna system, ta vatten från en brunns- eller brunns- och filtreringsavlopp med en septiktank eller biologisk behandlingsstation.

Regler för drift av vatten- och avloppsnätverk innebär att de delas upp i två stora grupper.

Klassificeringskriteriet är ett sätt att transportera en vätska:

1. Gravity. I detta fall strömmar vattnet genom rören under tyngdkraftens verkan. Alla element måste vara i en viss vinkel.
2. Tryckhuvud Den används när det inte finns möjlighet att designa och bygga ett fritt flödessystem (till exempel i områden med svår terräng). I det här fallet är det nödvändigt att använda pumpar som pumpar vatten.

Var uppmärksam! Trycksystemet kan endast fungera med närvaro av el. Därför bör man vara försiktig för att säkerställa oavbruten drift av detta nätverk. Du kan behöva köpa och installera en elektrisk generator som ger bostäder för el under en olycka.

Vattenförsörjning och avloppssystem design

Denna fas av arbetet är nästan viktigare än själva konstruktionen. Det är bäst att be om hjälp i specialorganisationer eller till specialister med relevant kompetens och kvalifikationer.

Du kan starta denna verksamhet endast om du planerar att bygga ett enkelt system för att betjäna ett hus. Annars kan du stöta på många problem som måste spenderas på mycket tid och pengar. Ibland måste du starta hela processen från början.

Först måste du bestämma antal och plats för vattenintagspunkter från vattenförsörjningssystemet. Det enklaste alternativet är när köket och badrummet ligger i angränsande rum. I det här fallet kan du använda en avloppsrissare.

Ett mer komplicerat fall är ett hus med två våningar eller tre våningar, som också har toalett eller badrum. Det kommer att bli nödvändigt att använda flera stigare, och kanske samma kumulativa brunnar eller septiktankar.

Dessutom är det nödvändigt att utföra andra beräkningar:

• välj en källa till vattenintag - det kan vara en brunn, en individuell brunn eller bara en öppen behållare (sjö, flod);
• för att fastställa grundvattnets nivå - arbeten på geologiska undersökningar av marken kan vara nödvändig (den befintliga tekniken och topologiska ritningen av markritningen kommer också att hjälpa);
• bestämma behovet av dricksvatten - beräknat på dagen och beror på antalet personer (detta krävs för att välja utrustning med den nödvändiga kapaciteten);
• välj typ av avloppsreningsverk eller reservoar som installeras på platsen.

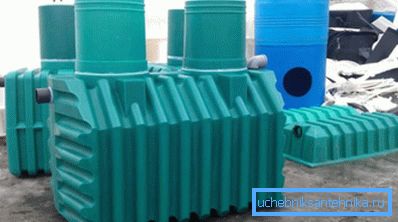

Tips! Som en sista utväg rekommenderas att köpa färdiga strukturer som säljs i hårdvaruaffärer. Plastförvaringstankar, färdiga septiktankar och biologiska behandlingsstationer finns tillgängliga.

Installation av tekniska nätverk

Byggandet av vatten och avlopp på platsen kan startas först efter projektets uppbyggnad.

Det bör innehålla:

• Installationsställen för olika element, formade delar och tillbehör;
• storlekar av dessa eller andra element.

För att göra den utvecklade dokumentationen lättare att läsa ska du använda de konventionella symbolerna för VVS och sanitära. Då för arbetet behövs inga ytterligare instruktioner.

Annars finns det risk för att man använder rör med mindre diameter, andra stoppventiler och så vidare. Och fel avstånd mellan vatten och avlopp kan även leda till vattenförorening i brunnen eller brunnen.

Tillverkning av interna rörledningar

Byggandet av vattenförsörjning och avloppsvatten inuti huset börjar efter konstruktionen av ramkonstruktionen, liksom takets uppläggning.

Vi listar de viktigaste nyanserna i denna process:

• Diametern för de använda vattenrören beräknas utifrån antalet vattenintagpunkter i huset.
• Innan du går in i rörledningen in i huset är det lämpligt att installera en avstängningsventil för avdelningen, sedan bokföringsutrustning, och först efter det - en huskran;
• Alla huvuddelar i VVS- och dräneringssystemet (pumpar, filter, mätare, stoppventiler, etc.) monteras i källarrummen.
• Det är lämpligt att föreskriva montering av tre pumpar: de första två ger vatten med lägsta och maximala belastning, de tredje i nödsituationerna;
• glöm inte att observera rörlängden som föreskrivs i projektet.
• Avståndet till dricksvattenledningen från avloppsutloppet och andra rörledningar (gas, uppvärmning) måste vara minst 1,5 meter.

Tips! Även om du tar vatten från en brunn eller brunn rekommenderas det att du inte försummer installationen av vattenmätningsutrustning. Så det blir lättare att ta hänsyn till kostnaderna i naturliga och monetära termer. Dessutom kan den användas till exempel för att beräkna mängden vatten som behövs för att fylla poolen, konstgjord damm och så vidare.

Extern systempackning

När det gäller de tekniska nätverk som ligger utomhus, behöver du vara uppmärksam på sådana stunder:

1. Djupet på rörbryggan måste överstiga det avstånd som jorden fryser under vinterperioden. Detta kommer att förhindra frysning av vatten och ruptur av rörledningen.
2. Vid övergång av vatten och avlopp bör avståndet mellan rören vara över 40 cm i höjd. Dessutom ska ett speciellt stålhölje vara utrustat för denna plats, skydda rören i avstånd från 5 till 10 meter (beroende på markens natur).
3. Korsningsledningar ska endast utföras i rätt vinkel.
4. Avståndet mellan de parallella banade rörledningarna måste vara minst 1,5 meter.

slutsats

Kom ihåg att inte bara varaktigheten av deras verksamhet och frånvaron av olyckor beror på att alla krav uppfylls vid installation av ingenjörsnät i ett privat hus (se även artikeln Autonomt avloppsvatten i ett privathus: välja det bästa alternativet).

Mer information om utveckling och utformning av vattenförsörjning och avloppsnät finns i videon i den här artikeln.
